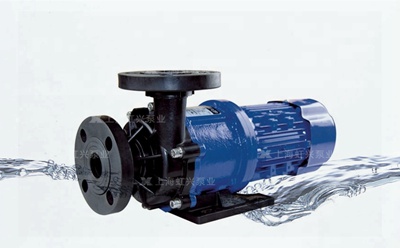

什么是 CQF型氟塑料磁力泵

CQF型工程塑料磁力驱动泵(简称磁力泵),是应用现代磁学原理,将永磁联轴器的工作原理用于离心泵的产品,磁力泵以静密封取代动密封,使泵的过流部件处于密封状态解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。

电话咨询
  • 产品介绍
  • 性能参数
  • 适用范围
  • 安装尺寸图
  • 文档下载

产品概述

CQF型磁力驱动泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的产品,设计合理,具有全密封,无泄漏,耐腐蚀的特点。

主要特点

磁力泵以静密封取代动密封,使泵的过流部件处于完全密封状态,解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使实输送介质免受污染。

型号意义

型 号 口径 流量 (m3/h) 扬程 (m) 电机功率 (kW) 电 压 (V) 材 质
进口(mm) 出口(mm)
10CQF-3 10 8 0.9 3 0.01 220 工 程 塑 料
14CQF-5 14 10 1.2 5 0.12 220/380
16CQF-8 15 15 1.5 8 0.12 220/380
20CQF-12 25 18 3 12 0.37 220/380
25CQF-15 25 20 6.6 15 1.1 380
32CQF-15 32 25 6.6 15 1.1 380
32CQF-25 32 25 6.6 25 1.1 380
40CQF-20 40 32 10.8 20 2.2 380
50CQF-25 50 40 14.4 25 3 380
50CQF-32 50 40 13.2 32 4 380
65CQF-25 65 50 25 25 5.5 380
65CQF-32 65 50 25 32 5.5 380
注:表中20CQF-12---65CQF-32都可配防爆电机

磁力泵以静密封取代动密封,使泵的过流部件处于密封状态,解决了其它泵的机械密封无法避免的跑,冒,滴之蔽病,磁力泵选用耐腐蚀,钢玉陶磁,增强聚丙稀作为制造材料,因此它具有良好的抗腐蚀性能,并可以使实输送介质免受污染。

产品用途: 磁力泵结构紧凑,外型美观,体积小,躁声低,运行可靠,使用维修方便。可广泛用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类稀有贵重液,毒液,挥发性液体,以及循环水设备配套,过率机配套。特别是易漏,易燃,易爆液体的抽送。防爆电动机选用此泵则更为理想。

结构图纸

CQF型塑料磁力驱动泵
CQF型塑料磁力泵结构图
CQF型塑料磁力驱动泵

安装尺寸

CQF型塑料磁力驱动泵
