DL型立式多级离心泵

产品介绍

产品概述

DL型立式多级离心泵是采用IS型泵的水力模型，为立式多级多节段式结构。螺杆把进水段、中段、出水段夹紧联成一体。水泵每一级装一个叶轮、一个导水叶。轴向力采用水力平衡法解决，残余轴向力由球轴轴承承受，用油脂润滑。轴封采用软填料或机械密封。产品执行《立式多级离心泵型式与基本参数》标准，主要供吸送稀释的、清洁的、不腐蚀的、不爆炸的清水及物理化学性质类似水的不含固体颗粒或纤维的液体。
本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

产品特点

1、水力模型先进：效率高，性能范围广。
2、结构新颖，运行可靠：取消了平衡鼓，其轴向力采用水力平衡，彻底解决了平衡鼓易锈蚀、易咬死、易磨损的问题，保证了运行可靠。
3、更少的运行、维修费用：采用优质机械密封，耐磨损、无泄漏、使用寿命长，故障率低，具有更少的运行维修费用。
4、运行平稳，噪音低：采用低转速电机，使泵运行平稳，噪音更低。
5、立式结构，占地面积小。

技术参数

流量：4.2-504m3/h；
扬程：24-240m；
功率：1.5-450kw；
转速：1480r/min；
口径：φ40-φ250；
温度范围：0-+90℃；
工作压力：≤2.4Mpa。

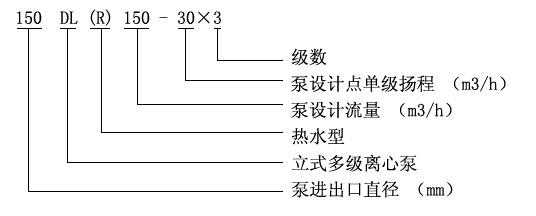

型号意义

性能参数

型号	级数	口径 (mm)	流量 (m3/h)	扬程 (m)	功率 (KW)	转速 (r/min)	汽蚀余量 (m)
40DL(DLR)6-12	2	40	6	24	1.5	1480	3.2
	3			36	2.2
	4			48	3
	5			60	4
	6			72	4
	7			84	5.5
	8			96	5.5
	9			108	7.5
	10			120	7.5
	11			132	7.5
	12			144	11
50DL(DLR)12.5-12.5	2	50	12.5	25	3	1480	2.2
	3			3.75	3
	4			50	4
	5			62.5	5.5
	6			75	7.5
	7			87.5	7.5
	8			100	7.5
	9			112.5	11
	10			125	11
65DL(DLR)30-15	2	65	30	30	5.5	1480	2.82
	3			45	7.5
	4			60	11
	5			75	15
	6			90	15
	7			105	18.5
	8			120	22
	9			135	22
	10			150	30
80DL(DLR)50-20	2	80	50	40	11	1480	2.2
	3			60	15
	4			80	22
	5			100	30
	6			120	3.
	7			140	37
	8			160	45
	9			180	45
	10			200	55
100DL(DLR)72-20	2	100	72	40	15	1480	2.8
	3			60	18.5
	4			80	30
	5			100	37
	6			120	37
	7			140	45
	8			160	55
	9			180	55
	10			200	75
100DL(DLR)100-20	2	100	100	40	18.5	1480	2.8
	3			60	30
	4			80	37
	5			100	45
	6			120	55
	7			140	75
	8			160	75
	9			180	90
	10			200	90
150DL(DLR)150-20	2	150	150	40	30	1480	2.8
	3			60	37
	4			80	45
	5			100	55
	6			120	75
	7			140	90
	8			160	90
	9			180	110
	10			200	132
150DL(DLR)165-20	2	150	160	50	37	1480	3.5
	3			75	55
	4			100	75
	5			125	90
	6			150	110
	7			175	132
	8			200	132
	9			225	160
	10			250	160
150DL(DLR)200-20	2	150	200	40	37	1480	3.5
	3			60	55
	4			80	73
	5			100	90
	6			120	110
	7			140	110
	8			160	132
200DL(DLR)300-20	2	200	300	40	55	1480	5
	3			60	75
	4			80	110
	5			100	132
	6			120	160
	7			140	160
	8			160	200

适应范围

广泛应用于高层建筑的消防、生活供水以及空调机组循环、冷却水输送。

安装尺寸图

结构说明 DL型多级泵由电机和泵两部分组成，电机为丫型三相导步电机，泵和电机采用联轴器连接，整体为刚性连接，使用吋无需校正泵由定子部分利转子部分组成泵定子部分由进水段、中段、导叶、出水段、填料函体等零件组成为防止定子磨损，定子上装有密封环、平衡等，磨损后可用备件更换转子部分由轴、叶轮，平衡鼓等组成转子下端为水润滑轴承，上部为角接触球轴承，泵的轴向力绝大部分由平衡鼓来承担，其余小部分残余轴向力由角接触球轴承来承受进水段、中段和出水段的结台面用纸垫通过拉紧达到密封.轴封采用填料或机械密封.用户可根据需要选择。泵旋转方向从驱动端向下看为逆时针方向转动。

DL系列立式多级离心泵（结构图）

DL系列立式多级离心泵

安装尺寸

编号	名称	编号	名称
1	球阀	1	球阀
2	挠性接头	2	挠性接头
3	取压直管	3	取压直管
4	真空压力表	4	闸阀
5	闸阀	5	弯管
6	弯管	6	泵
7	压力表	7	联接板
8	水泥台座	8	JGD型隔振器
		9	水泥台座
